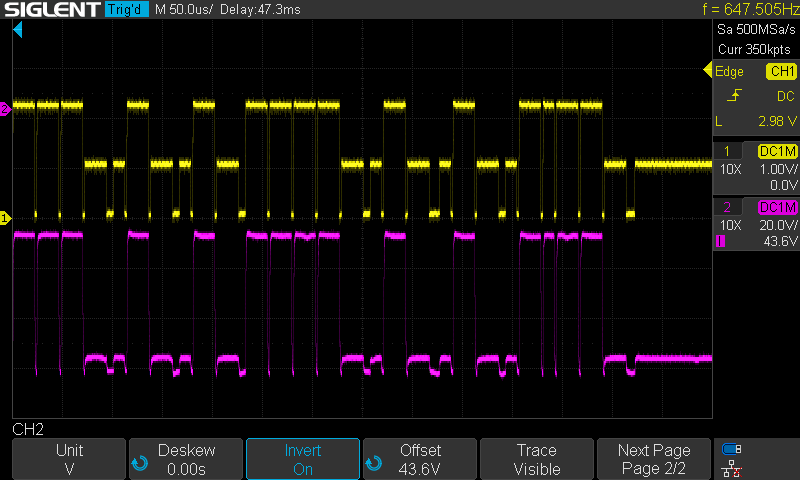

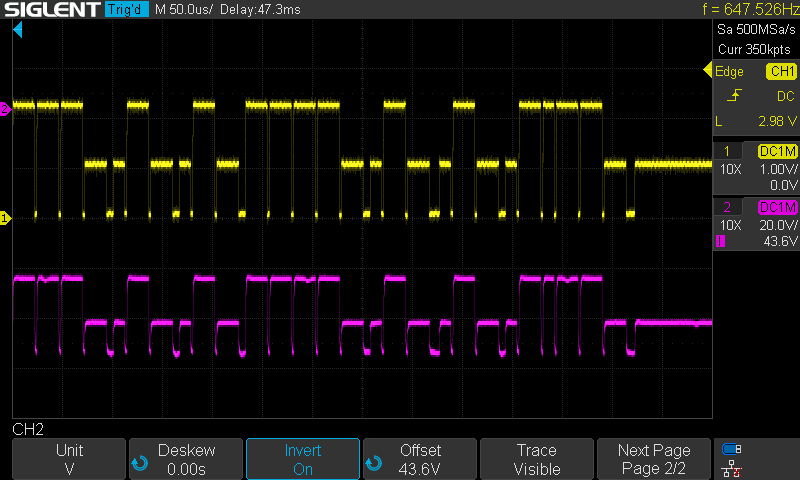

Hab jetzt CH1 an Z-Out an der PCB angeklemmt 1V/Div
Spielmodus
Testmenü
Die Signale bewegen sich alle im Bereich von 1V, 2V, 3V und 3,8V

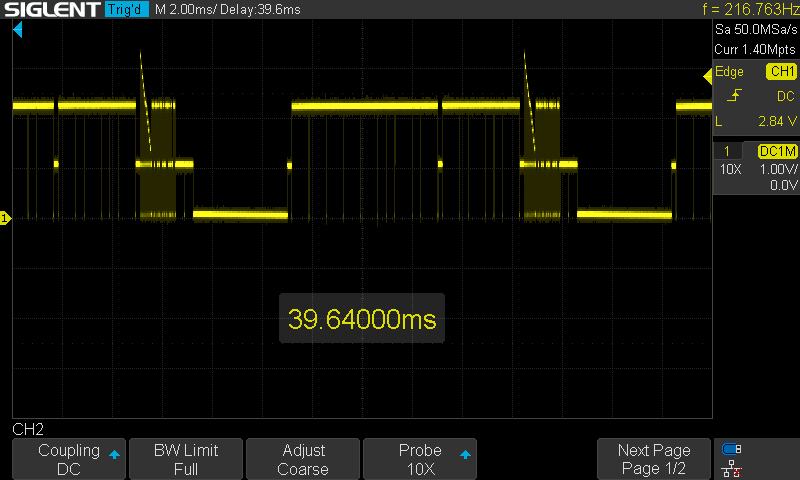

und dann zum Vergleich CH2 direkt an der Kathode der Röhre 10V/Div
Am Monitor sind die Regler:
K = 90° offen, H = 100° offen, Zusatzpoti = 0°
Spielmodus
Testmenü

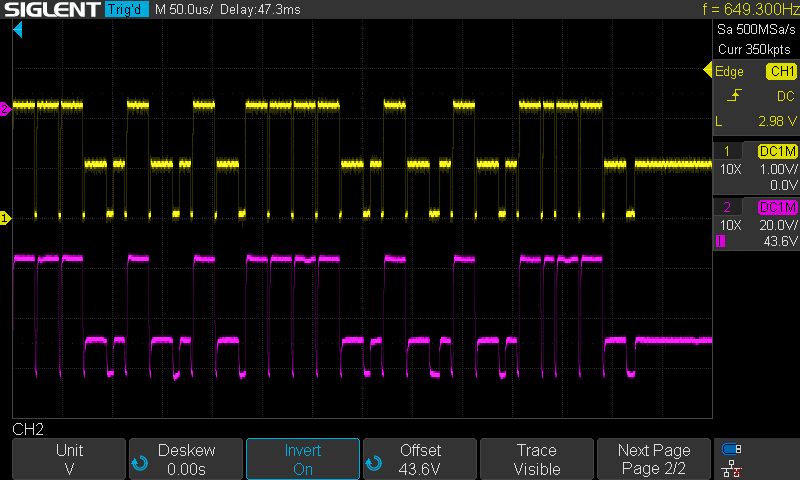

Im Testmenü verschibt sich der Arbeitsbereich um ca. 10V, kommt daher das Problem das alles dunkler bzw. ausgebelendet wird?

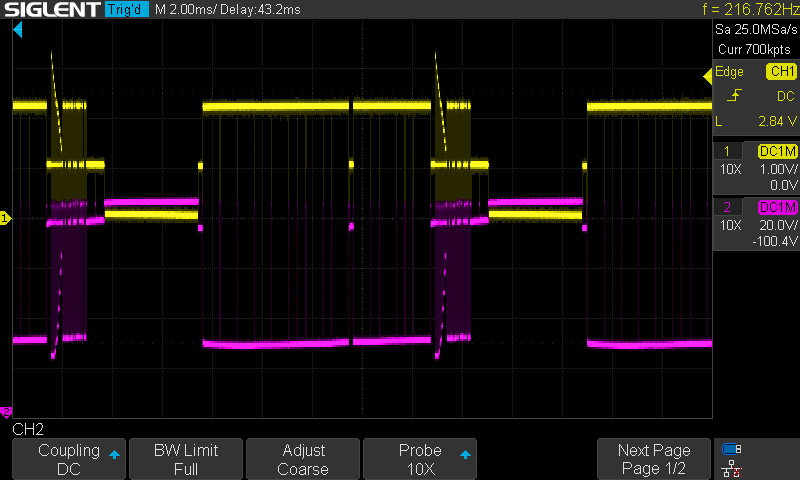

Die Signale von CH1 und CH2 sehen identisch aus, außer im Testmenü sieht man in diesem Bereich eine etwas andere Kurve:
Dann hab ich noch Tests mit dem K Regler und dem Zusatzpoti gemacht.

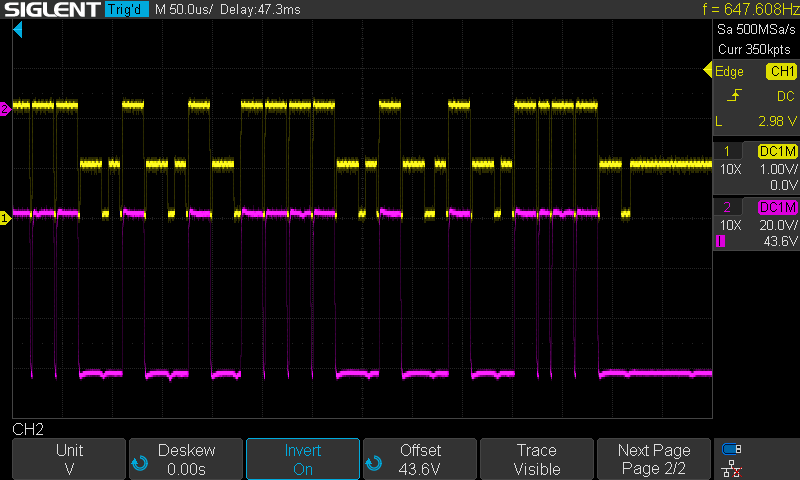

Nur am K-Regler gedreht, man sieht wie sich die Amplitude streckt, aber auch die unteren Pegel vernichtet
K = 0° / Zusatz = 0°
K = 90° / Zusatz = 0°

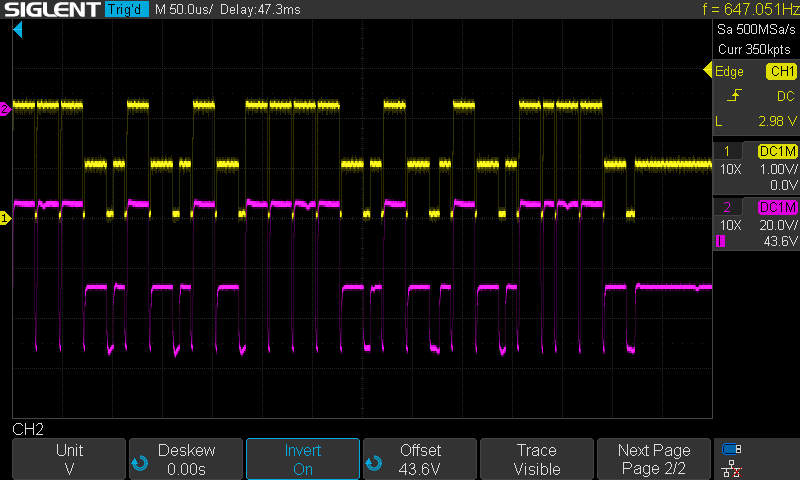

K = 180° / Zusatz = 0°
K = 270° / Zusatz = 0°

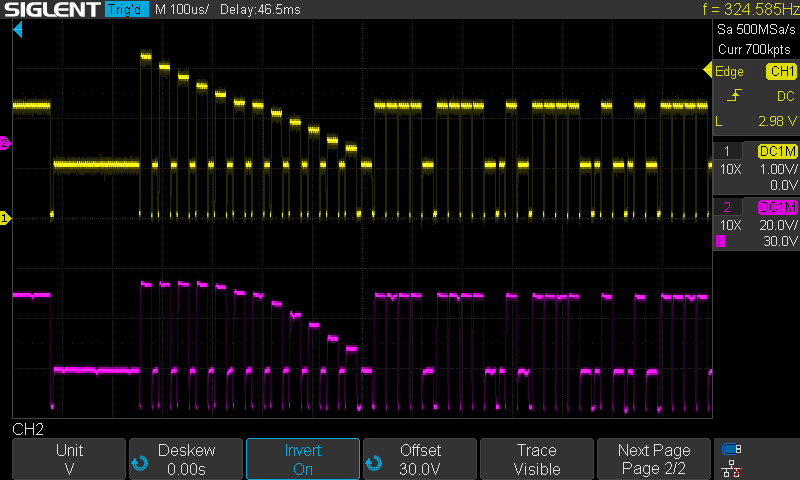

und jetzt mit dem Zusatzpoti, man sieht wie sich der Arbeitsbereich verschiebt
K = 90° / Zusatz = 0°

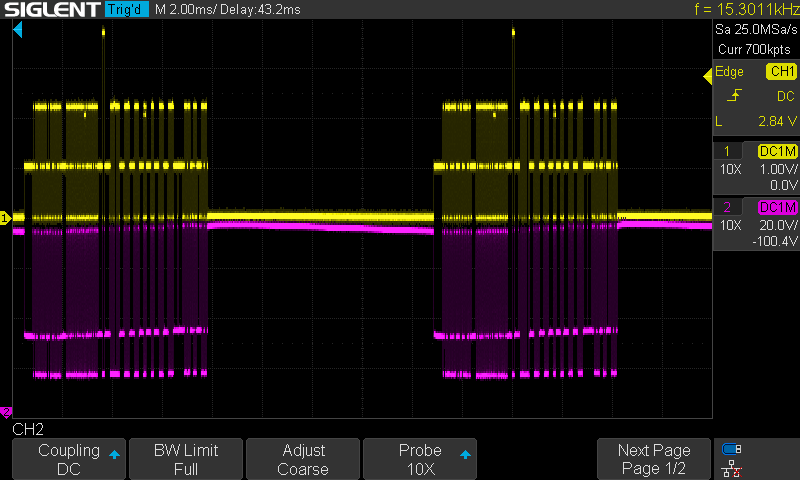

K = 90° / Zusatz = 270°
Hilft Euch das Ganze in irgend einer Weise?
Spielmodus
Testmenü
Die Signale bewegen sich alle im Bereich von 1V, 2V, 3V und 3,8V
und dann zum Vergleich CH2 direkt an der Kathode der Röhre 10V/Div
Am Monitor sind die Regler:
K = 90° offen, H = 100° offen, Zusatzpoti = 0°
Spielmodus
Testmenü
Im Testmenü verschibt sich der Arbeitsbereich um ca. 10V, kommt daher das Problem das alles dunkler bzw. ausgebelendet wird?
Die Signale von CH1 und CH2 sehen identisch aus, außer im Testmenü sieht man in diesem Bereich eine etwas andere Kurve:
Dann hab ich noch Tests mit dem K Regler und dem Zusatzpoti gemacht.
Nur am K-Regler gedreht, man sieht wie sich die Amplitude streckt, aber auch die unteren Pegel vernichtet
K = 0° / Zusatz = 0°
K = 90° / Zusatz = 0°
K = 180° / Zusatz = 0°
K = 270° / Zusatz = 0°
und jetzt mit dem Zusatzpoti, man sieht wie sich der Arbeitsbereich verschiebt
K = 90° / Zusatz = 0°
K = 90° / Zusatz = 270°
Hilft Euch das Ganze in irgend einer Weise?
