Bomb Jack issue

[SamWhiskey]

[Pflaugi]

Bin gerade unterwegs...

Echt jetzt?...

Ich lösche den Thread...

[Pflaugi]

So nachdem ich zuhause war musste ich gleich nachschauen.
Und nein, ich muss euch enttäuschen. Die Platinen sind richtig angesteckt.
Die Lötseiten sind jeweils innen und die Bauteile außen, also oben und unten.

[Pflaugi]

Bei den IC´s liegen an die 4,9V an. Das mit dem Kurzschluss war somit Mist...

Hab aber was anderes rausgefunden. Anscheinend gibt es Probleme mit dem RAM4.

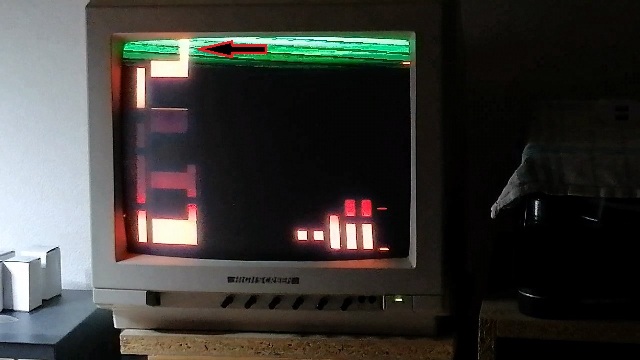

Dazu hab ich meine Sonde genommen und hab das board nach Signalen abgesucht. Beim Eprom 3 (Position E8) bin ich auf PIN 22 fündig geworden und konnte das Testmenü wenn auch unleserlich sichtbar machen:

Hier sieht man das an RAM4 ein Zusatz hinten steht. Ich denke "BAD RAM".

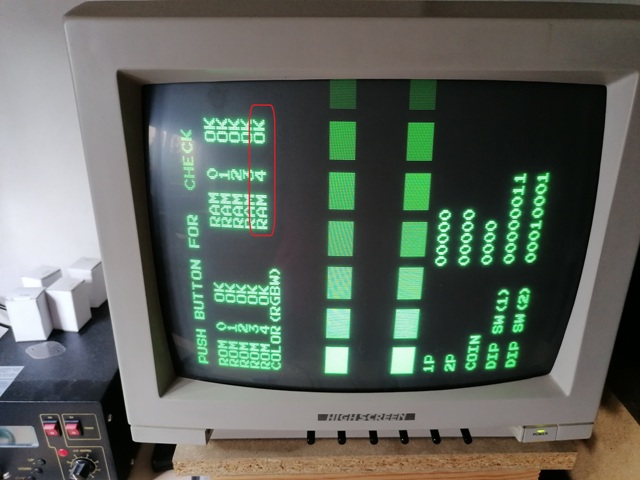

Hier mal das Menü meiner funktionierenden:



Wenn´s auch nicht viel ist, vielleicht bringt es mich weiter...
Welcher ist nun RAM4?

[Marty]

Stress mal RAM 0 bis 4 im Testmenü, dann wirst Du sie alle finden...

[Pflaugi]

von dem gesockelten 74LS08 kann ich alle Leitungen zu den entsprechenden Stellen durchklingeln. Von der Seite scheint alles in Ordnung zu sein.

Stress mal RAM 0 bis 4 im Testmenü

Wie macht man das denn?
Ich nehme mal an das du meinst die RAM´s irgendwie kurzzuschließen damit sie im Menü einen Bad Ram ausgeben. Gute Idee.
Aber wie geh ich da vor?

[SamWhiskey]

Die Datenpins gegen GND kurzschließen. Einer reicht.

[Pflaugi]

wieder was gelernt...

[Astrocade]

na ja,
dann weisst du immer noch nicht, welches ram das ist.
die hängen ja alle zusammen am datenbuss.........

blockiere lieber die steuersignale des jeweiligen rams...........

[mrdo]

Testmenü - gibt es da eins?
