Out Run PCB Reparatur

Themabewertung:
  • 1 Bewertung(en) - 5 im Durchschnitt
  • 1
  • 2
  • 3
  • 4
  • 5
Baumstrukturmodus
Out Run PCB Reparatur
RetroHeiko Offline
Arcade Bastler
*
Beiträge: 90
Themen: 28
Registriert seit: 13.09.2025
Bewertung: 55
#1
01.10.2026, 21:35
Im unteren Bild sind die Fahrbahnlinien verzerrt.

https://youtu.be/RYNqmYDaagM

Zitieren
Pflaugi Offline
Administrator
*******
Beiträge: 802
Themen: 111
Registriert seit: 31.03.2024
Bewertung: 182
#2
Gestern, 06:39
Danke für das Video.
Wußte gar nicht dass es Test Rom´s für gibt...  Daumen

Wieder ein board gerettet. Weiter so...  Applaus
(ewiger bäh ) PCB Reparatur Lehrling basteln
Homepage
Zitieren
mrdo Offline
Arcade-Zünsler
***
Beiträge: 532
Themen: 18
Registriert seit: 01.04.2024
Bewertung: 148
#3
Gestern, 08:13
Daumen

Was hast du denn für die Verlängerung der gesteckten Connectoren verwendet? Das ist bei diesen SEGA PCB Stacks ja immer eine Qual.
Arcade-Zünsler
Zitieren
AndreasAUT Offline
Automatenrüttler
**
Beiträge: 354
Themen: 29
Registriert seit: 22.04.2024
Bewertung: 86
#4
Gestern, 08:33
thumbup
Super, Outrun dieses neumoderne Riesenboard... grin
hier könnte auch ihre Werbung stehen...
Zitieren
RetroHeiko Offline
Arcade Bastler
*
Beiträge: 90
Themen: 28
Registriert seit: 13.09.2025
Bewertung: 55
#5
Vor 8 Stunden (Dieser Beitrag wurde zuletzt bearbeitet: Vor 8 Stunden von RetroHeiko.)
(Gestern, 08:13)mrdo schrieb: Daumen

Was hast du denn für die Verlängerung der gesteckten Connectoren verwendet? Das ist bei diesen SEGA PCB Stacks ja immer eine Qual.

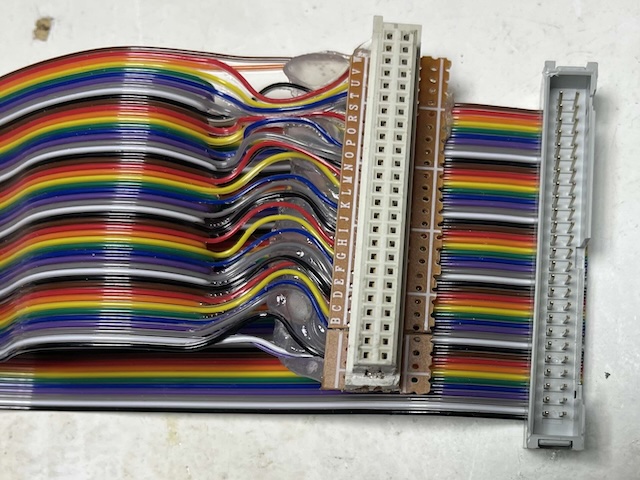

Habe mir im Netz ein 50 Poliges Kabel bestellt, von einer defekten Twin Eagel PCB die Platinenstecker ausgelötet und passend gesägt. Von den 50 Kabeln brauchen ja zum Glück nur 26 angelötet werden, da die obere Seite nur Masse ist.
Na toll, bin echt zu Blöd ein Foto einzufügen.


Angehängte Dateien Bild(er)

Zitieren
mrdo Offline
Arcade-Zünsler
***
Beiträge: 532
Themen: 18
Registriert seit: 01.04.2024
Bewertung: 148
#6
Vor 8 Stunden
Oha…. Gute Lösung. Ja wenn man mehrere davon zu reparieren hat, ist das sicher der Weg … 🤡
