Wat is da drin???

[mrdo]

Ja, wat is da drin? Im einem Dioden Split Trafo....

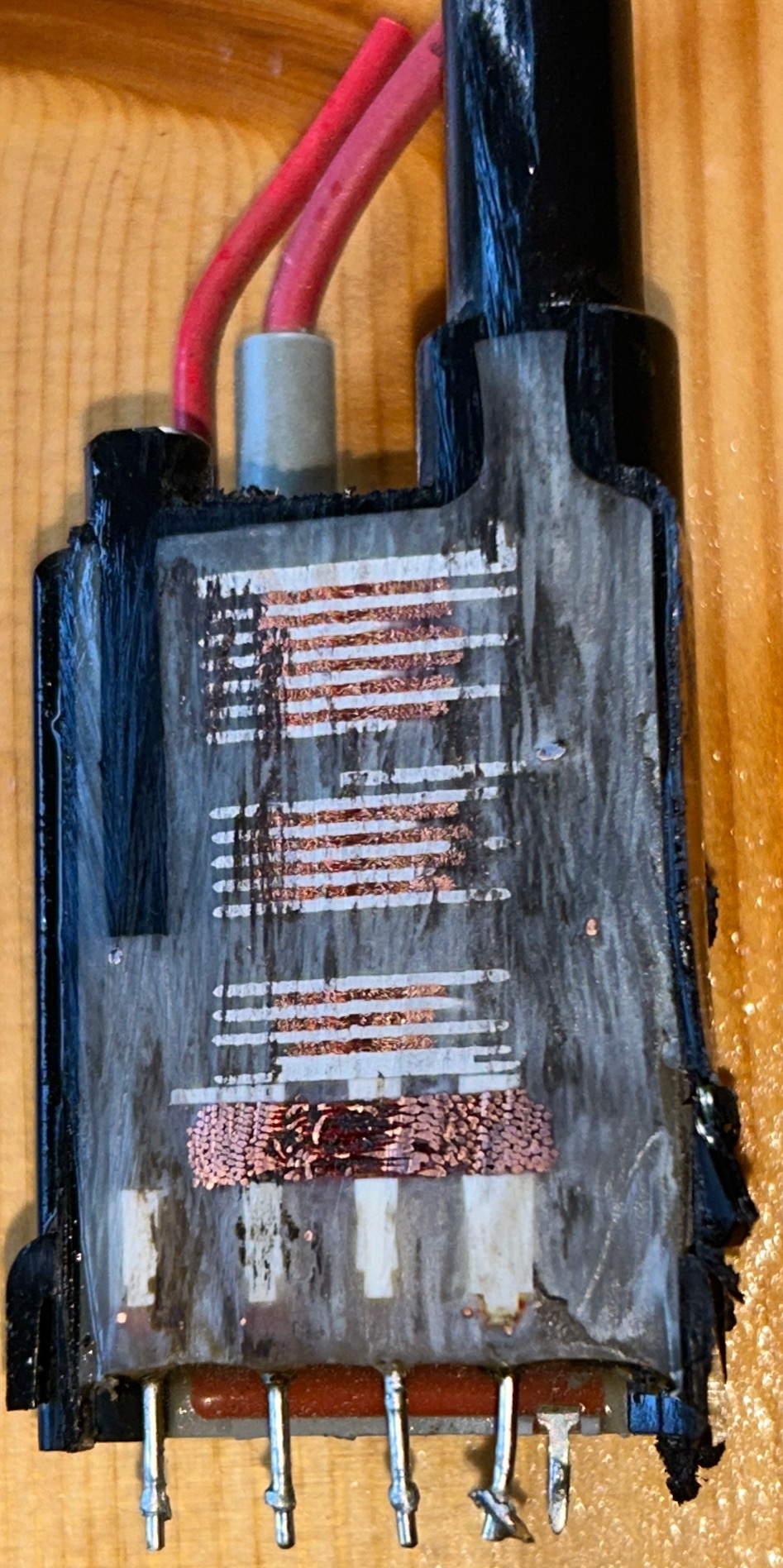

Hab einen durchgesägt:

https://forum.pflaugis-arcade.de/galerie...hp?pid=493

Man sieht im unteren Bereich den primären Wickel (Drahtstärke: 0.6mm).

Im oberen Bereich sind die voneinander isoliert gewickelten Spannungen für die Hochspannung.
Diese sind alle - mit je einer Diode in Serie verbunden.

[Marty]

Interessant

jetzt noch ein paar Scheibchen abschneiden, wie beim CT ...

[Winni]

Das ist noch nicht die ganze Wahrheit.......... aber schön gemacht!
Man sieht schon unten die dickeren Drähte der primären Wicklungen.
Und der sekundären Hilfswicklungen. Oben die feinen Drähte der Hochspannungswickel.
Jetzt noch nach den Dioden suchen..............

[AndreasAUT]

Operation gelungen, Patient tot!
