Und weil's so schön ist, gleich noch einen hinterher.

Eine Naughty Boy von Jaleco.

Fehlerbeschreibung: Nur Müll auf dem Schirm. Spiel startet nicht.

Stimmt. Und infernalen Lärm macht es auch.

[Bild: https://forum.pflaugis-arcade.de/galerie...54/NB1.jpg]

Als erstes mal den Edgeconnector gereinigt. Der saß voller Grünspan.

Watchdoggen tut das Board nicht. Wie auch? Es hat keinen Watchdog.

Der Resetkreis erschöpft sich in 3 Dioden, 2 Widerständen und einem 10µF-Elko.
Eine Diode und ein Widerstand wurden schon mal getauscht. Die alten Bauteile wurden einfach rausgekniffen und die neuen einfach von oben draufgebraten.
Ich wollte nur die Diode gerade biegen, da hatte ich auch schon die eine Seite in der Hand.
Also erstmal den Pfusch beseitigen. Danach wieder eingeschaltet.
Ehm, was ist das denn? Die Diode nebenan ist am leuchten. Auch schön.
Ausgebaut und durchgemessen. Die stand ziemlich neben sich.
Dummerweise schweigt sich das Manual über die verbauten Dioden aus. Ne 1N4148 solls wohl tun.

An der Funktion (oder auch deren Abwesenheit) hat sich allerdings nichts geändert.

Ich habe dann einen LS245-Bustreiber gefunden, an dessen Ausgängen nur halbhohe Pegel anlagen.
Ich liebe Boards, bei denen die Pins sämtlicher Chips nach innen gebogen sind!
Was ne Scheißarbeit.

Vor allem, wenn der LS245 in Ordnung ist.
Also Holzweg.

An den ChipSelects der Programm-EPROMs ist nur am ersten Aktivität festzustellen. Da wird also wenig bis gar kein Programm ausgeführt. RAM?

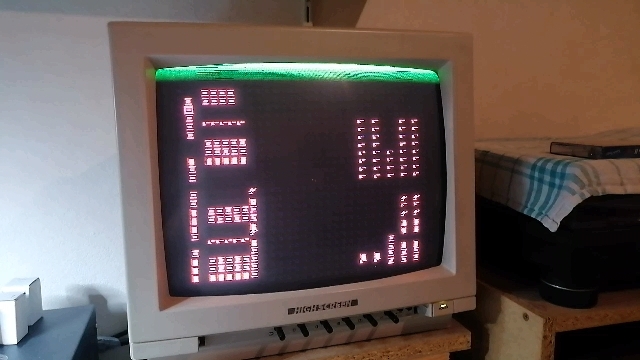

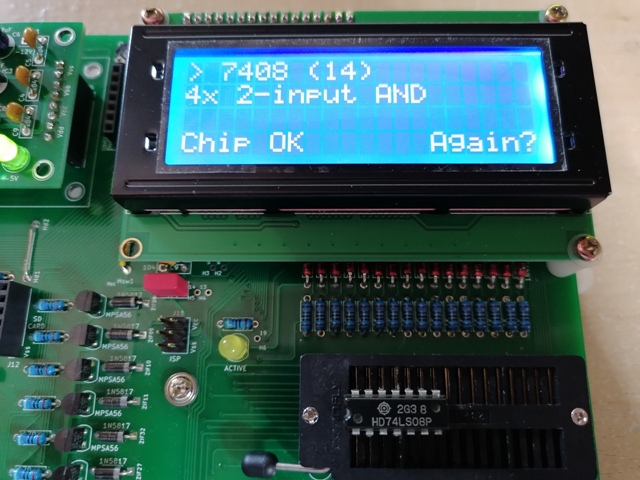

Also auf Verdacht einfach mal das erste der beiden RAMs ausgebaut, und ab in den RCT: Kaputt. Sehr schön.

[Bild: https://forum.pflaugis-arcade.de/galerie...54/NB2.jpg]

Na immerhin. Nicht viel mehr, aber wir sind ja bescheiden.

Es gibt ja noch ein zweites RAM.

Ausgebaut, auch kaputt. Nett.

Noch viel netter:

[Bild: https://forum.pflaugis-arcade.de/galerie...54/NB3.jpg]

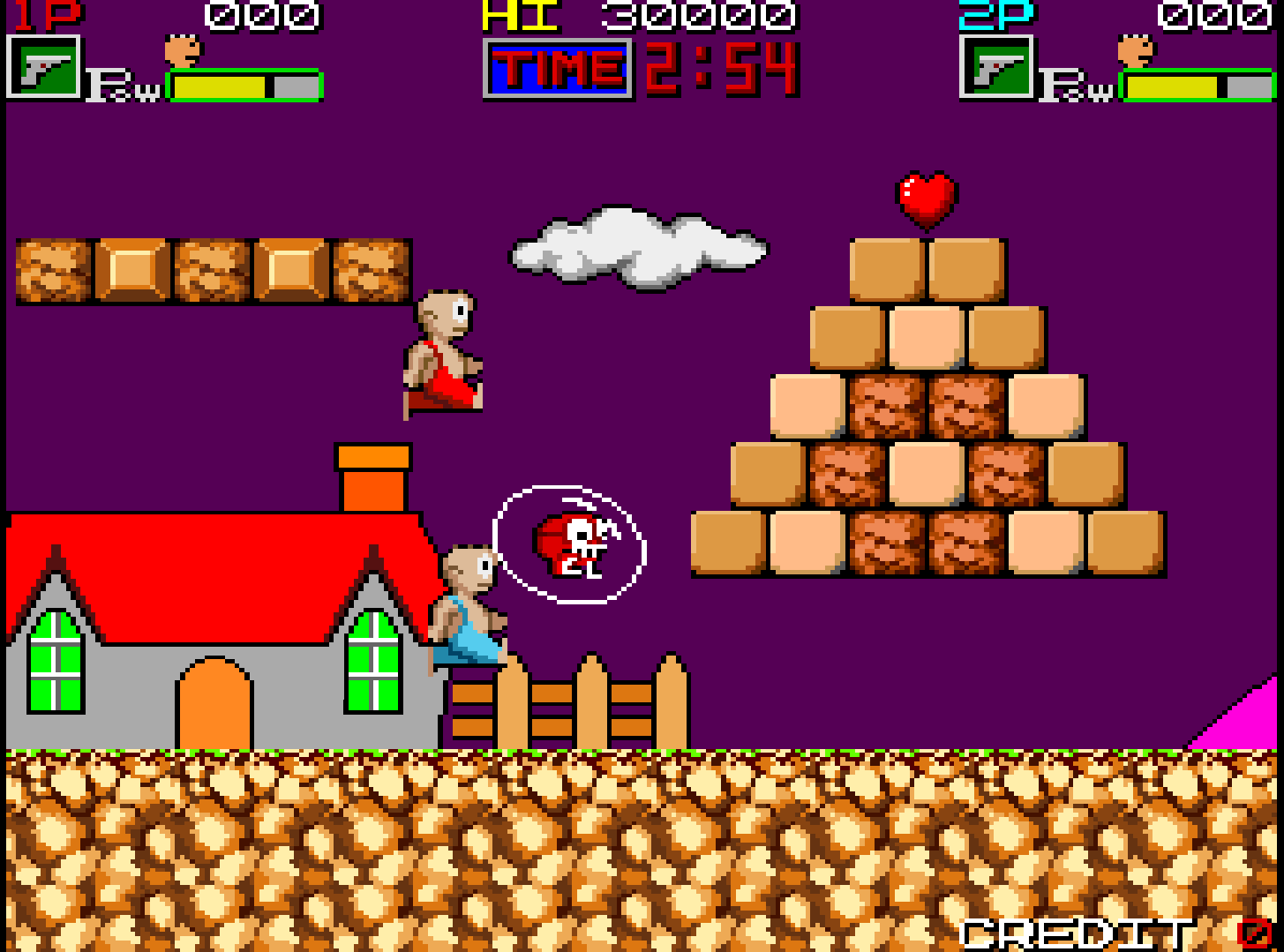

Na bitte.

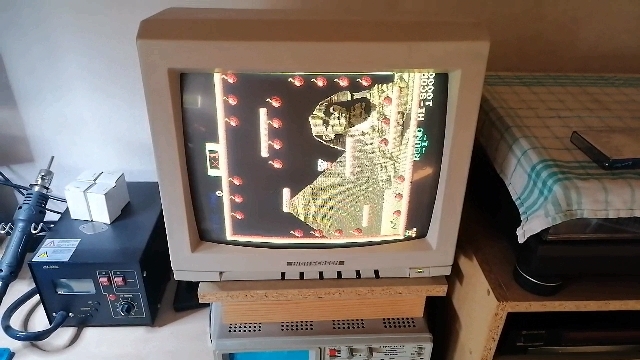

[Bild: https://forum.pflaugis-arcade.de/galerie...54/NB4.jpg]

Schön bunt, aber nicht mein Spiel.

Beim letzten Arcadetreffen in Meckesheim ist mir nen Asteroids deluxe Board zugelaufen.

Fehlerbeschreibung: teste mal...

Gesagt, getan. Ergebnis: Board watchdogt in Normalmodus, im Testmode kommt das:

[Bild: https://forum.pflaugis-arcade.de/galerie...5/53/1.jpg]

wtf?

Wie soll man denn da erkennen, was das Ding für Fehler rausschmeißt?

Die Hieroglyphen links sind auf jeden Fall schon mal ROM-Fehler.

Also erstmal alle ROMs raus, auslesen und die Pins reinigen.
Der Inhalt aller ROMs war ok, und nach der Reinigung waren auch die Fehler im Testbild weg:

[Bild: https://forum.pflaugis-arcade.de/galerie...5/53/2.jpg]

Die Krickelkrackel-Linien dürften irgendwo im Analogteil liegen
OP-Amps eher nicht, aber einer der 4016 oder einer der D/A-Wandler sind wahrscheinlich.

tbc...

🎮 Internationale Arcade Liga – Werde Teil der Highscore-Community!




Wir gründen einen Verband für Arcade-Enthusiasten – offen für:

Vereine

Spielhallenbetreiber

Privatpersonen mit eigenen Arcade-Geräten

🕹️ Ziel:

Aufbau einer internationalen Arcade-Liga mit:

automatischer Highscore-Erfassung

zentraler Online-Rangliste

Turnieren, Challenges und Community-Wettbewerben

🔧 So funktioniert es:

Mitglieder erhalten ein HDD-Image (für echte Automaten oder Emulatoren),
inklusive eines Skripts, das Highscores automatisch in unsere zentrale Datenbank überträgt.

Alle Scores sind live auf unserer Webseite einsehbar – sortierbar nach Spiel, Region, Zeit und Verein.

✅ Deine Vorteile als Mitglied:

Teilnahme an einer internationalen Highscore-Community

Zugang zu offiziellen Images und Tools

Technischer Support bei der Einrichtung

Sichtbarkeit deines Vereins oder deiner Location auf der Plattform

Möglichkeit, eigene Events oder Challenges einzubringen

🚀 Nächster Schritt:

Wir suchen derzeit Gründungsmitglieder für den Verband.
Wenn du eine Spielhalle betreibst, einen Verein leitest oder selbst Hardware zu Hause hast – mach mit!

Unverbindliche Rückmeldung genügt, wir melden uns mit mehr Infos.

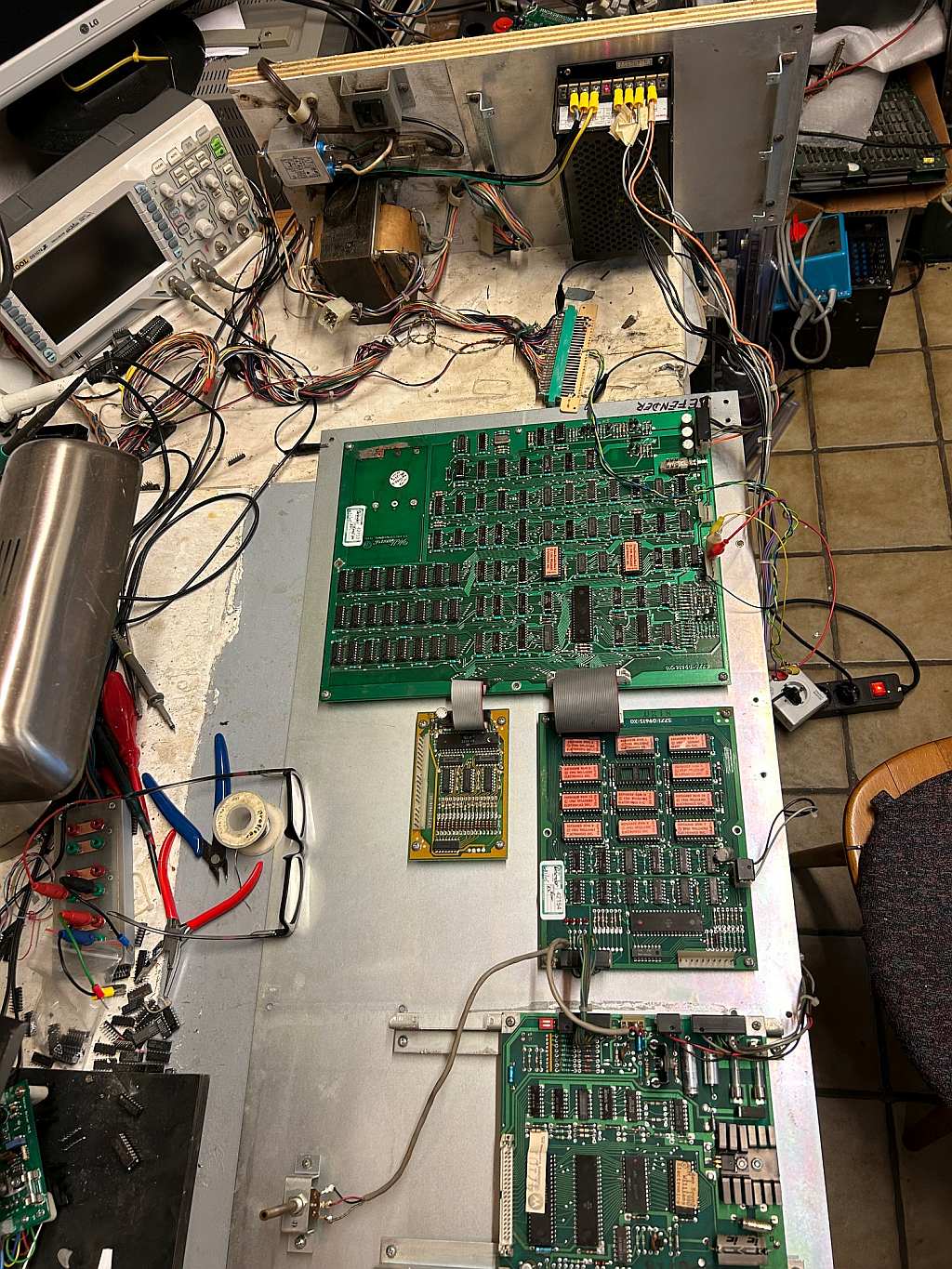

Mal was Neues aus dem Lötkästchen.

Eine Battlezone fand ihren Weg zu mir.
Und nein, zur Abwechslung mal nicht die vom Pflaugi.
Auch wenn das Board über ihn kam.

Fangen wir mit der üblichen Sichtprüfung an.

Ein abgefackelter Pin vom Edge-Connector musste restauriert werden:

[Bild: https://forum.pflaugis-arcade.de/galerie...5/52/1.jpg]


Die Pins der Steckverbindung zwischen Mainboard und Mathbox müssen wohl mal dringend überarbeitet werden:

[Bild: https://forum.pflaugis-arcade.de/galerie...5/52/2.jpg]


ROMs kontrollieren:

[Bild: https://forum.pflaugis-arcade.de/galerie...5/52/3.jpg]
Das kann ja nicht funktionieren.
Aber wenigstens inhaltlich ist alles bestens.

Danach sah das optisch erst mal soweit ok aus.

Erster Versuch:

Das Board watchdoggt im Normalmodus, aber zumindest im Testmodus kommt was:

[Bild: https://forum.pflaugis-arcade.de/galerie...5/52/4.jpg]

Toll. Lauter Fehlermeldungen. Aber zumindest die RAMs scheinen in Ordnung zu sein.

- Das verdrehte "L" links deutet auf ein Problem auf/mit der Mathbox hin.
- Die kryptischen Zeichen rechts sind ROM-Fehler.

Und ja, das muss so. Battle Zone hat nen Spiegel.

Später mehr. Muss Dinge tun.
tbc...

20220 Punkte - original Galaxian

[Bild: https://forum.pflaugis-arcade.de/galerie...n_prag.jpg]

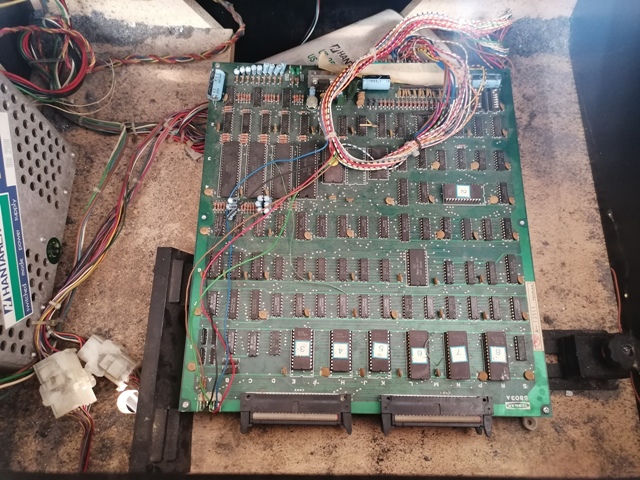

Ein Capcom Dingen mit Darksoft Modultrümmer drauf.

Batterie ausgelaufen, alles im Axxxx.

Vorher:

[Bild: https://forum.pflaugis-arcade.de/galerie...pcom_1.jpg]

Nachher:

[Bild: https://forum.pflaugis-arcade.de/galerie...pcom_2.jpg]

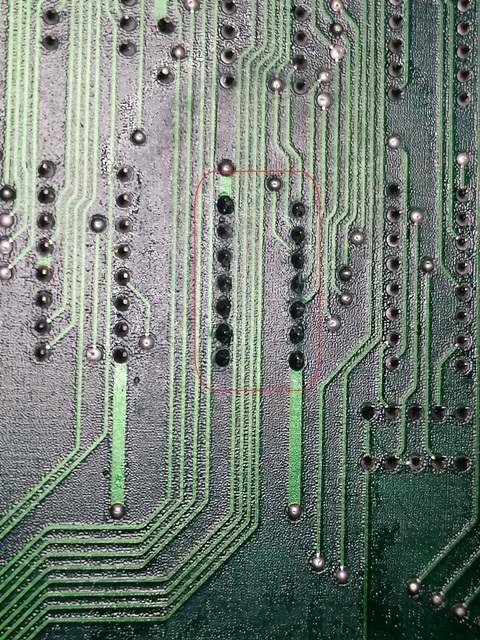

Rote Kringel: Durch Batterielauge weggeätzte Leiterbahnen.
Grün/gelb Kringel: Neue Teile

Die ICs 10L 10M komplett durchgeklingelt .... alle Signale sind angeschlossen.


Habs noch nicht angeschlossen ... traue mich nicht ... hehe

Sega Ferrari Twin
Outrun 2 Twin
Guitar Hero
Evil Dead Pin

Nach ca. 3 Stunden Betrieb ist mein Dig Dug mit einem RAM 0L Fehler ausgefallen.



Laut Aufzeichnung aus den Unterlagen ist es der RAM an der Stelle 9M





Abgekühlt funktioniert die PCB wieder.
Den Fehler kann man reproduzieren. Hab ne Weile den Fön in das Gehäuse gehalten und der Fehler kam schneller.
Ob es an dem besagten RAM liegt, oder etwas im Umfeld ist werde ich am Wochenende testen. Da hol ich die PCB mal aus dem Gehäuse.
SamWhiskey und Eni gaben mir schon einige Tips. Vielen Dank.
Ich berichte...
