Im Anhang mal eine pdf über verschiedene Bildschirmdiagonalen und ihre Abmessungen.
Vielleicht für den ein oder anderen ganz hilfreich.

https://forum.pflaugis-arcade.de/galerie...gonale.pdf

Huhuuuuu zusammen,
wie hier schon im Chat erörtert braucht die Donkey Kong JR gute -5,2V um stabil zu laufen. Dies ist wohl der ECL-Logic geschuldet.
Bei meinem Hellomat Superstar läuft die Platine gute 2-3 Stunden, dann geht die Sync daneben. Fängt an mit Wellenlienien und irgendwann läuft das Bild komplett durch.
Beim Hellomat Nachfolger Spieltec Starlight TV dauert das keine 10 Minuten.

Da die Platine anfangs gut läuft und auch bei offener Tür lange durchhält dachte ich es bringt was wenn ich die Netzteile seperat mit einem Lüfter kühle. Bei Wärme geht ja etwas Leistung verloren. Diesen Versuch hatte ich untnernommen, doch auch da war nach guten 4 Stunden schluss.

Letztlich bleibt wohl nur ein -5,2V DC DC Wandler, den ich mit 12V Eingangsspannung versorgen würde.
Geplant wär es diesen DC DC Wandler an den Donkey Kong JR Adapter dranzubasteln und von dort aus mit den 12 Volt zu versorgen.
Somit könnte man die Platine in jeden Automaten problemlos einbauen ohne groß was umbauen zu müssen.

Jetzt hab ich mich schonmal umgeschaut und tu mich da bissl schwer. Negativ Wander findet man (zumindest ich) so gut wie gar nicht....
Und wenn haben sie nur mA. Denke so 1 bis 2 Ampere sollten sie haben.
Das heißt ich müsste ein positiv Wandler umbauen in negativ. Dieser muss soviel ich weiß auch galvanisch getrennt sein.
Könnt ihr mir da was empfehlen? Wichtig 12V Eingangsspannung.

1981:

Hallo hoch verehrte Gemeinde,

hier im Computerspielemuseum Berlin hat der schöne Vindicatorsautomat, von dem ich (Cliffhanger) noch ein Foto posten werde, folgendes für einen angenehmen Spielverlauf doch eher ernsteres Problem:
Die Panzer sind unsichtbar.
Im Testmenü zeigt sich der Fehler bei "Motion Objects": Sie sind schlicht nicht da.

Im Schaltbild ist die Seite 9 mit "MO-CTL" beschriftet. Das klingt ja nach Motion Control.

https://www.arcade-museum.com/manuals-vi...ackage.pdf

Auf Seite 13 sehe ich den Adressraum der "Motion Object RAM" und "COLOR RAM MOTION OBJECT". Schade, dass da die physikalische Zuordnung nicht eingemalt ist.


In diesem Dokument sind nur die Positionen der Spielfeld-Eproms auf dem Board verzeichnet (Seite 17):
https://www.arcade-museum.com/manuals-vi...cators.pdf

Hat Jemand eine Idee, welche Speicher für die Panzer zuständig sind?


Herzliche Grüße,
Martin

PS: Sorry, hatte das zuerst dem Automatenreparaturthema zugeordnet...

194.910
https://photos.app.goo.gl/8Hm9PS5Yuet8iWEE9

Angehängte Dateien

Thumbnail(s)


intel 8039 cpus oder derivate mit mind. 8Mhz.........

Pac-Man, diese unersättliche Rundfigur, die alles auffrisst was sich ihr in den Weg stellt, war am 14.07.1982 stellvertretend für die schlimmen Videospielautomaten in der Tagesschau:

Für mein Super Monaco GP Projekt bräuchte ich eine 26" Röhre, solch eine war zumindest im Original verbaut.

Ich hätte da zufällig einen alten Pioneer SD25AV2(1), den ich eventuell dafür nutzen könnte.
Der hat eine 25" Flat Square Röhre mit 110° Ablenkwinkel verbaut, nennt sich A59JMZ43X01

Die Ablenkspulen müsste ich noch beide durchmessen, um den Widerstand und die induktivität zu erfahren.

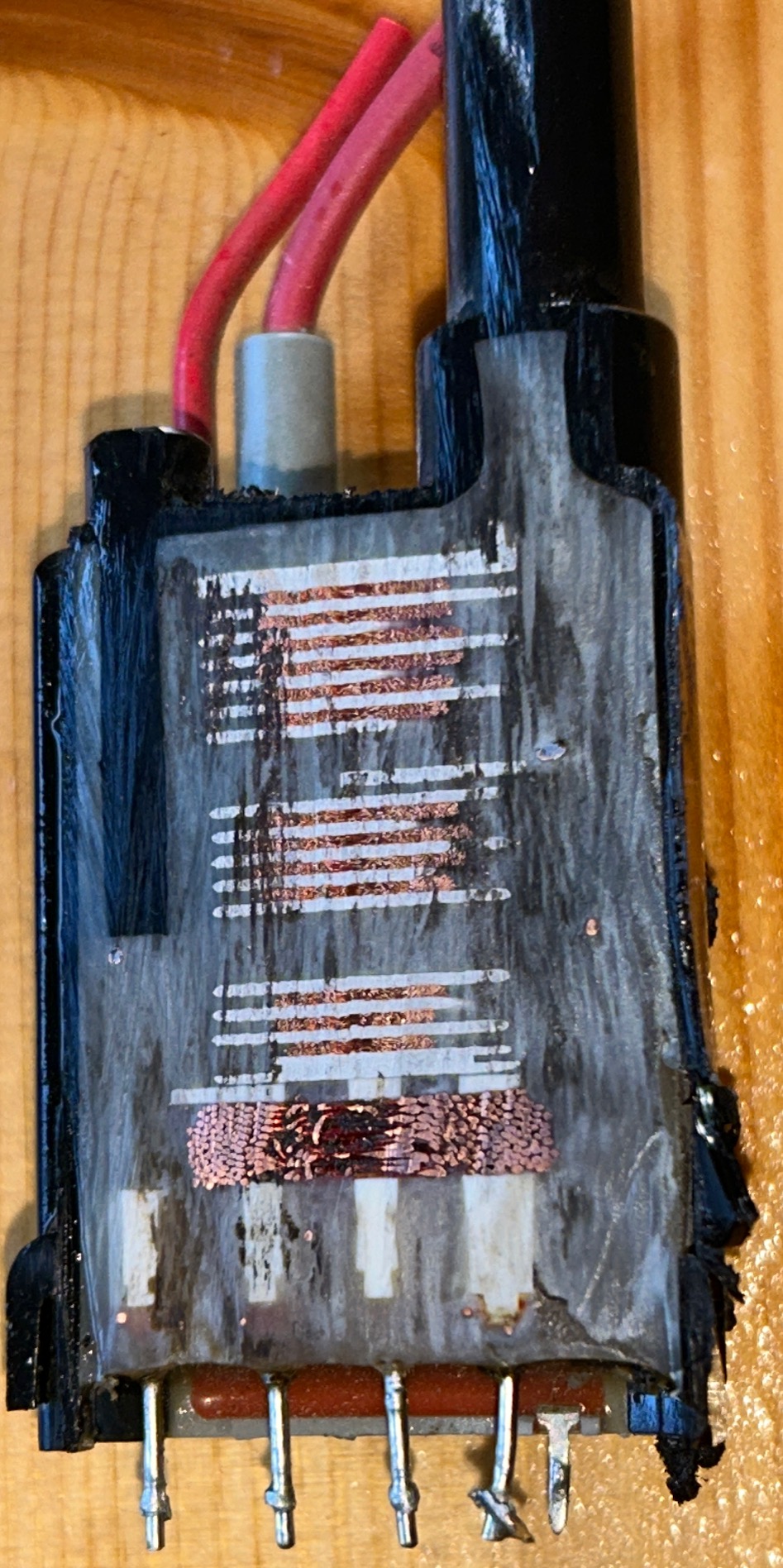

Die Frage ist, ob sich so eine Röhre an einem China Universal Chassis betreiben lässt?
Man bekommt ja solche Chassis auch für 25-29" Röhren.

@Winni
Deinen tollen Bericht über den Test von solch einem China Chassis hab ich gelesen, sehr interessant

Ist so eine 110° Röhre überhaupt dafür geeignet, hab mal irgendwo gelesen das die gegenüber den 90° mehr Strom braucht.
Geht es dabei um den größeren Strom in den Ablenkspulen, da der Winkel ja viel extremer ist, oder sind da noch andere Punkte ?

Vielleicht eine Schnapsidee und ich sollte mich lieber auf die Suche nach einen Arcade Monitor machen...

Suche diesen Sitz von SEGA.

Ich bin mir nicht sicher ob es diese Form ausschließlich für den Super Monaco GP Deluxe Automat gab, oder ob auch irgend eine andere Maschine so einen verbaut hatte




Normalerweise ist bei solchen Racer Sitzen die Sitzschale waagrecht und dann nach hinten oben nur mehr die Rückenlehne.
Auffällig ist hier das die Rückenlehne ziemlich schräg nach hinten geht und dann nochmal ein Knick senkrecht nach oben macht.



Wahrscheinlich wurde diese Form gewählt um die in einem F1 Wagen fast liegende Sitzposition nachzuempfinden


Also wenn jemand zufällig so einen Sitz weiß oder irgend eine brauchbare Info dazu hat wär ich froh, hab leider bis jetzt nix gefunden.
