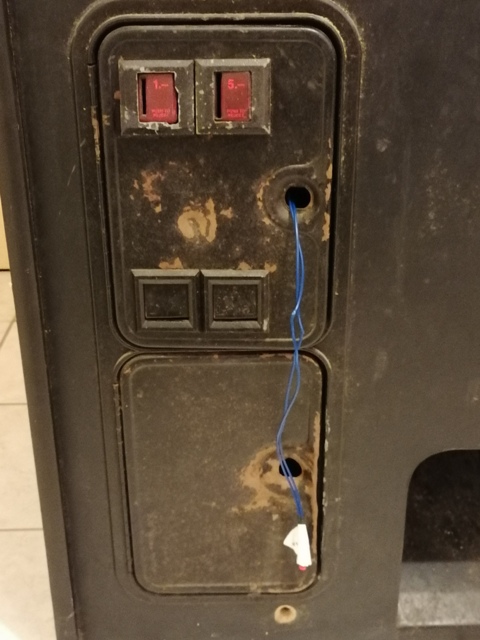

Bin auf der Suche nach einer Coin Door für Pole Position.
Meine ist ziemlich demoliert.
Ansich reichen die Türen. Der Rahmen ist in Ordnung.
Wenn jemand sowas rumliegen hat denkt an mich...



hab momentan echt keine zeit, meine defekte zu reppen.
kann diese auch gern in zahlung dazugeben.........

ich habe diese pcb:

[Bild: https://forum.pflaugis-arcade.de/galerie..._alien.jpg]


und suche jetzt diese version um eine identische zu der in meinem cocktail verbauten zu haben:

[Bild: https://forum.pflaugis-arcade.de/galerie...pcb_tn.jpg]

jaja ... die Batterielauge .... nachdem das Teil tatsächlich ein Jahr lang lief, hat sich die Lauge weitergefressen.

Also alle alten Sockel raus:



Leiterbahnabrisse ... achje .... Flickwerk.

Alle alten 4116 rams in den Ultraschall .... die haben das überlebt.


Dann 15 neue Sockel rein .... alles durchgepiepst ... OK!

Einschalten und .... kaputt!

Ende vom Lied: ein defekter 74153 .. witzigerweise ist der auch noch pingelig: Ersatz mit 74ls153 klappt nicht immer.
Aber gut ... nun Probelauf ....

Fünf Stunden Arbeit, die nur von völlig Bekloppten gemacht werden kann ...

Ich hatte mich mit Kobben entschieden mal das Crazy Kong Remix auszutesten.

Heute war endlich Lust und Zeit für den Einbau da;-)

In jedem Fall eine gute Erweiterung und die Original EPROMS auf der Platine können nach wie vor als Version benutzt werden.

Da kann ich jetzt schön meine eigene Version drauflegen.

[Bild: https://forum.pflaugis-arcade.de/galerie..._REMIX.JPG]

[Bild: https://forum.pflaugis-arcade.de/galerie..._MENUE.JPG]


[Bild: https://forum.pflaugis-arcade.de/galerie...REMIX4.JPG]

[Bild: https://forum.pflaugis-arcade.de/galerie...REMIX2.JPG]

[Bild: https://forum.pflaugis-arcade.de/galerie...REMIX3.JPG]




Der Einbau ist klein und unauffällig im CPU Sockel.

[Bild: https://forum.pflaugis-arcade.de/galerie...CK_PCB.JPG]

Liebe Freunde,

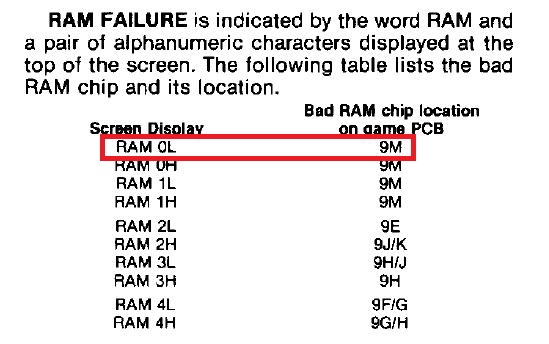

leider spielt mein Pacman verrückt, könnt ihr mir sagen woran es liegt(siehe Fotos)? Auch unter folgendem Link konnte ich mich nicht wirklich wiederfinden.

Danke!

MikesArcade.com - Pac-man Troubleshooting

[Bild: https://forum.pflaugis-arcade.de/galerie..._8666.jpeg]


[Bild: https://forum.pflaugis-arcade.de/galerie..._8675.jpeg]

Punkte: 36670



Als Nächstes eine Missile Command aus einem Cabaret.

Fehler:
Das Board bootet bis zu einem gelben Schirm mit schwarzem "Missile Command"-Schriftzug und bleibt dann einfach stehen.

Zuerst die Basics:

- ROMs: alle ok
- Reset: Der Reset ist dauerhaft high, also ok. Eher nicht ok ist, dass das Programm einfach stehen bleibt und der Watchdog nicht anschlägt.
- Selbsttest: Zeigt "ROM ok" und "RAM ok" an und stürzt dann auch ab.
Faul, wie ich bin, dachte ich mir: Zäum das Pferd doch mal von hinten auf, und schau erstmal, warum das Ding kein blau ausgibt.

[Bild: https://forum.pflaugis-arcade.de/galerie...42/out.JPG]

Blau auf Pin L des Edge-Connectors ist mausetot.
Auch das UNLBLUE vor dem Latch glänzt durch Abwesenheit.


[Bild: https://forum.pflaugis-arcade.de/galerie...42/col.JPG]

UNLBLUE kommt direkt aus dem Farb-RAM (bzw. sollte).
An den Eingängen des RAMs sind Signale vorhanden.
Das Signal /COLRAM ist allerdings auf Dauerhigh. Das darf nicht sein.


[Bild: https://forum.pflaugis-arcade.de/galerie...42/dec.JPG]

/COLRAM und /WDOG sollen beide aus dem 74LS42 auf E8 kommen. Tun sie aber nicht.
Das erklärt auch, warum der Watchdog nicht bellt, wenn das Programm stehen bleibt.

Nach Austausch des 74LS42:

[Bild: https://forum.pflaugis-arcade.de/galerie.../42/MC.jpg]

Es heißt nicht umsonst "Faulheit siegt"...

Als nächstes eine Asteroids eines bekannten Foristi mit X-Collapse:

[Bild: https://forum.pflaugis-arcade.de/galerie...44/AT1.jpg]

Möglichkeiten gibt's wie immer reichlich.
Letztendlich war es ein CD4016 auf D12 im Analog-Teil.

[Bild: https://forum.pflaugis-arcade.de/galerie...44/AT2.jpg]

Und schon klappt's wieder mit dem Nachbarn.

[Bild: https://forum.pflaugis-arcade.de/galerie...44/AT3.jpg]

Diesmal sind hier 2 Moon War aufgeschlagen.
Zumindest steht's drauf.

Nr. 1:

[Bild: https://forum.pflaugis-arcade.de/galerie...41/TM1.jpg]

[Bild: https://forum.pflaugis-arcade.de/galerie...41/TM2.jpg]

Auf dem oberen Board steht zwar eindeutig "Moon War II". Wenn man sich allerdings die EPROM-Label ansieht, steht da "TM".
Bei Anschluss stellte sich dann auch heraus, dass es ein Tazz Mania Board ist.

Fehler: Absolute Funkstille.

Fehlerursache: Die Sound-CPU auf dem oberen Board ist mausetot.

Nach Tausch der CPU läuft das Board wieder einwandfrei.

Das Board ist zwar ein Scramble-Derivat, die Belegung des Edge-Connectors ist aber anders. Dachte erst, da ist noch ein Fehler in der CP-Abfrage, lag aber an der Belegung.

Mahlzeit ...
So richtig passt es hier wohl nicht hin, aber diese Rubrik kommt wohl am nächsten dran 🤷‍♂️
Ich hab meine Trog PCB über einen OSSC Konverter von Kaiko an HDMI (Beamer) angestöpselt.
Das Gerät hat für den Preis (170€) bisher gute Dienste geleistet.
Bei dem Spiel Trog fehlt untem am Bild leider soviel, dass man den Ausgang (wenn er denn mal unten erscheint) nicht sehen kann.

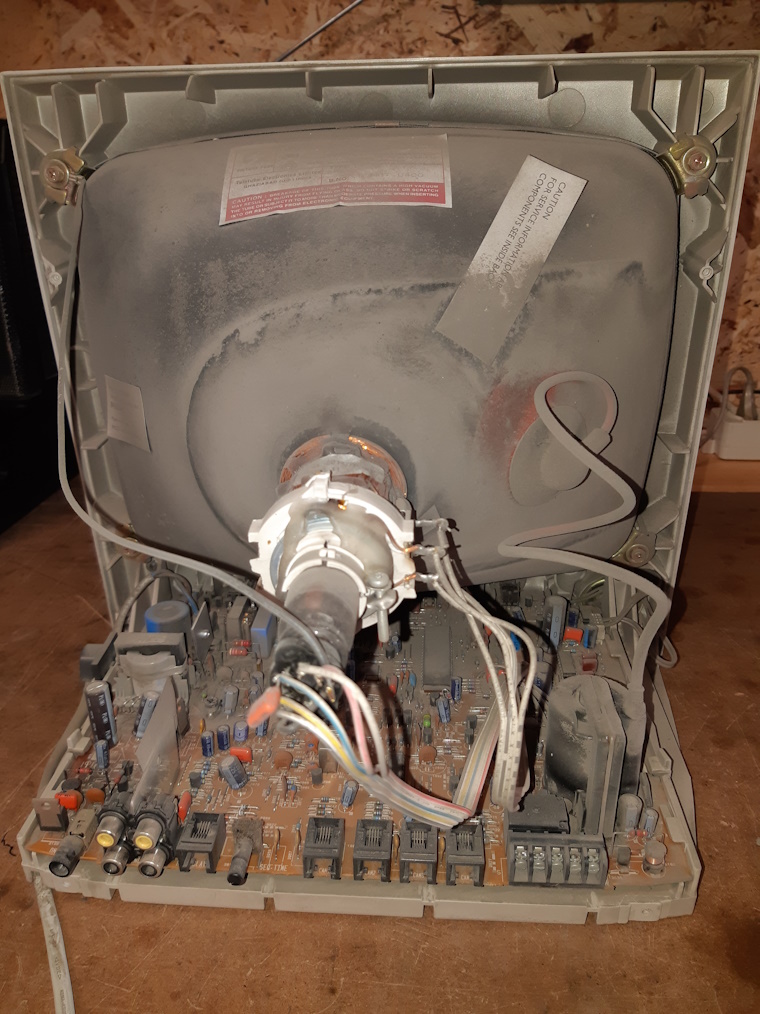

Am 1084 Amiga Monitor ists ok.
Was die Einstellungen am Konverter angeht hab ich einiges ausprobiert, ohne Erfolg.
Ist wahrscheinlich zu speziell, aber vlt. weiß ja einer was

Hucky
