Ja, wat is da drin? Im einem Dioden Split Trafo....

Hab einen durchgesägt:

https://forum.pflaugis-arcade.de/galerie...hp?pid=493

Man sieht im unteren Bereich den primären Wickel (Drahtstärke: 0.6mm).

Im oberen Bereich sind die voneinander isoliert gewickelten Spannungen für die Hochspannung.
Diese sind alle - mit je einer Diode in Serie verbunden.

Angehängte Dateien

Thumbnail(s)


ich meine mal in polen eine bude gesehen zu haben, die sowas macht.
hab leider den link nicht mehr.......

https://www.youtube.com/watch?v=RI88e9cHAkk

Mal was Neues starten.

• 3 Leben

• Extraleben bei 3000 Punkten


Juno First,
ein kleines Meisterwerk von Konami.........

1) 587510 RAM (Astrocade)

[Bild: https://forum.pflaugis-arcade.de/galerie..._Title.jpg]

[Bild: https://forum.pflaugis-arcade.de/galerie...587610.jpg]

Frenzy,
eine launige Weiterentwicklung von Berzerk...........

1) 13149 RAM (Astrocade)



[Bild: https://forum.pflaugis-arcade.de/galerie..._Spiel.jpg]



[Bild: https://forum.pflaugis-arcade.de/galerie..._13149.jpg]

Moin Gemeinde...

Heute verzweifle ich mal wieder an meinem gesunden Halbwissen!

Kurze Vorgeschichte - Sanwa 29E31S in einem unserer Naomis "raucht ab".
Zeilentrafo hat richtig dicke Backen gemacht und ausgestunken wie toter Fisch.

Also "im Netz" einen Replacement ZT ( flyback 240107 ) besorgt und eingelötet.

Erstes "Problem": der alte ZT hatte ein dünnes Graues, und ein dickeres rotes Kabel auf das Neckboard - Focus und Screen Spannung nehm ich an.
Der neue ZT hat zwei rote Kabel - Wobei ebenfalls eines davon dünn und eines dick ist.

Ich habe also das dünnere Kabel dort angelötet (direkt auf dem Neckboard) wo das alte graue dran war.
Das dickere Kabel geht an/in den Röhrensockel, wo vorher auch das dickere Kabel dran war.

Funktionstest: "Jein". Kein Neck Glow, aber wohl Hochspannung (er knistert kurz beim einschalten).

Im Netz dann gelesen dass man bei diesem Replacement-ZT noch zwei Drahtbrücken einlöten muss, weil er wohl doch nicht 100% identisch ist.
Im französischen Shop gibt's dazu eine Grafik und Anleitung.
Außerdem steht dort, ich soll einen Widerstand austauschen.

Also gut... Das Ding ein zweites Mal auf den Tisch.
Drahtbrücken rein, und Widerstand getauscht.

Zweiter Funktionstest: "Jein" - Ich habe jetzt Neck glow, und wohl auch Hochspannung (er knistert immernoch kurz beim Einschalten)
Aber keinerlei Raster - Selbst wenn ich den Screen Poti bis auf Maximum hochdrehe.

Kennt sich jemand mit diesem Chassis aus und hat spontan einen Tipp was ich prüfen könnte, bevor ich das Ding als "muss Winni drüber schauen" einmotte?

Moin, da ist eine schöne Zusammenfasung erschienen:

Zaccaria History

Huhu,

hat einer von euch ein Sega Mega Tech System? Ich habe hier ein Board mit ungewisser Funktion und acht Module, die ich gerne testen würde.
Wer was hat, bitte melden.

Danke

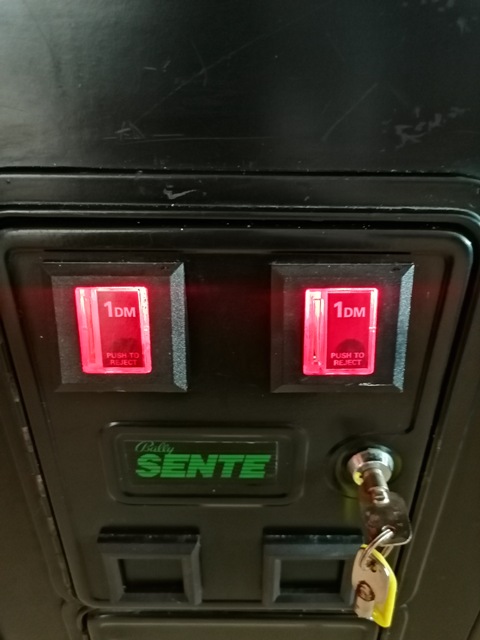

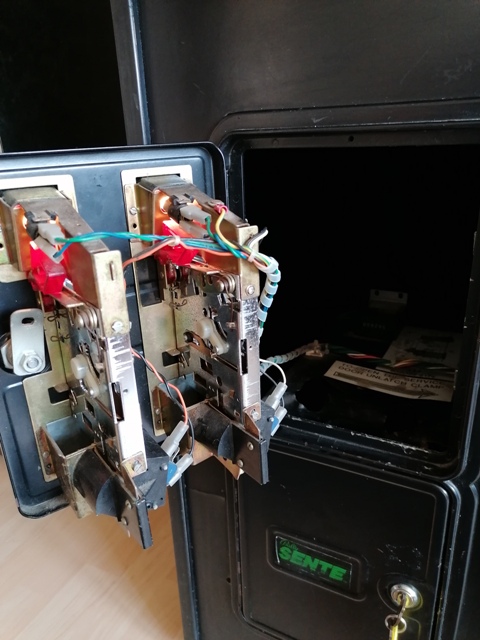

Bin auf der Suche nach einer Coin Door für Pole Position.
Meine ist ziemlich demoliert.
Ansich reichen die Türen. Der Rahmen ist in Ordnung.
Wenn jemand sowas rumliegen hat denkt an mich...



hab momentan echt keine zeit, meine defekte zu reppen.
kann diese auch gern in zahlung dazugeben.........

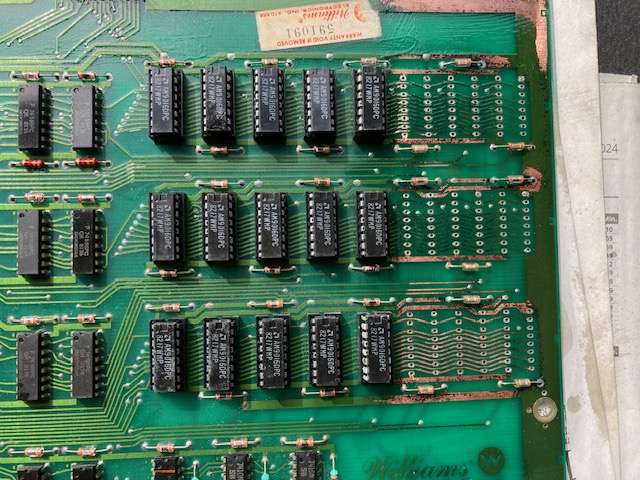

ich habe diese pcb:

[Bild: https://forum.pflaugis-arcade.de/galerie..._alien.jpg]


und suche jetzt diese version um eine identische zu der in meinem cocktail verbauten zu haben:

[Bild: https://forum.pflaugis-arcade.de/galerie...pcb_tn.jpg]
