Heute eine Support Mail von Caius bekommen.
Er schreibt:

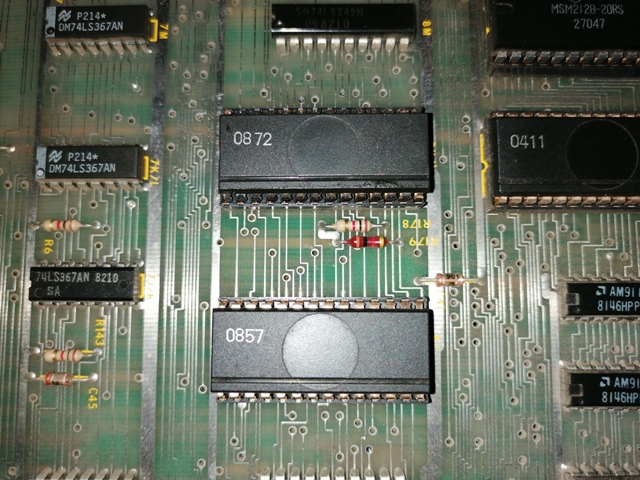

Okay dachte ich mir. Wenn er das auf einer Galaga getestet hat, dann hole ich meine Galaga PCB und tausche einen 0872 gegen das Repro 08xx aus. Dies sollte ja funktionieren.
Gesagt, getan... Ergebnis:
Das Repro funktioniert tatsächlich. Aber zumindest bei Dig Dug, egal ob Atari oder Namco board, muss noch zusätzlich was mit Kondensatoren für´s timing gemacht werden.

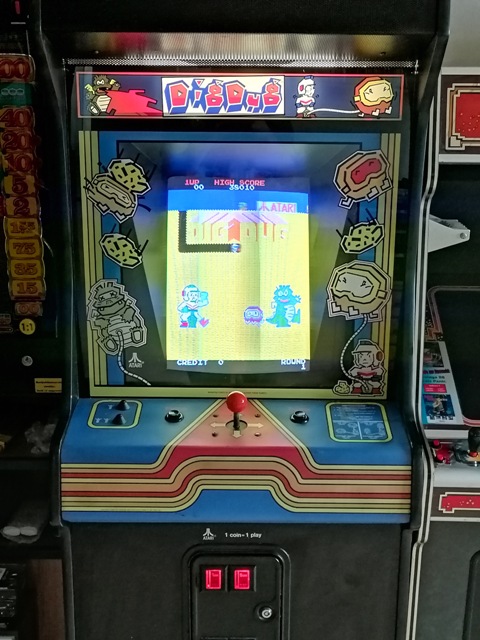

War dann Faul und hab den 0872 auf meine Dig Dug gesetzt und alles ist in Ordnung. Dig Dug gräbt wieder...
Aber mal noch was anderes... Was bedeuten die letzten beiden Ziffern eines z.B. 0875 oder 0872. Es scheint ja 08xx alles das gleiche zu sein. Sind das Versionsnummern?
Er schreibt:
Zitat:Hi, I'm sorry to hear my '08XX' does not work on your board.I tested it on my Galaga PCB and it worked perfectly.I think my reprodction is not faulty, the problem is that each board has its own timing due to tolerance of other components (TTLs).Try to solder a ceramic capacitor across pin 1 of the reproduction and GROUND (start from 100pF value), it may help to correct the timing clock.If it does not help try a resistor across pin 1 of the reproduction and GROUND or +5V.It these fixes do not work I have to source a Dig Dug board and do my test.Anyway, if you want I can refund you right now. Sorry again and best regards.
Okay dachte ich mir. Wenn er das auf einer Galaga getestet hat, dann hole ich meine Galaga PCB und tausche einen 0872 gegen das Repro 08xx aus. Dies sollte ja funktionieren.
Gesagt, getan... Ergebnis:
Das Repro funktioniert tatsächlich. Aber zumindest bei Dig Dug, egal ob Atari oder Namco board, muss noch zusätzlich was mit Kondensatoren für´s timing gemacht werden.
War dann Faul und hab den 0872 auf meine Dig Dug gesetzt und alles ist in Ordnung. Dig Dug gräbt wieder...
Aber mal noch was anderes... Was bedeuten die letzten beiden Ziffern eines z.B. 0875 oder 0872. Es scheint ja 08xx alles das gleiche zu sein. Sind das Versionsnummern?
